Jak działa sterowanie proporcjonalne tiltrotatora?
Sterowanie proporcjonalne tiltrotatora pozwala operatorowi płynnie regulować prędkość wykonywanego ruchu zamiast ograniczać się do prostego działania „włącz/wyłącz”. W praktyce oznacza to, że obrót, wychył lub inne funkcje hydrauliczne można uruchamiać bardzo delikatnie albo szybciej — zależnie od tego, jak operator steruje joystickiem.
Ma to szczególne znaczenie podczas prac wymagających dokładności. Profilowanie skarpy, prowadzenie łyżki przy instalacji czy układanie elementu chwytakiem wymaga zupełnie innej dynamiki niż szybkie obrócenie pustej łyżki. Sterowanie proporcjonalne daje operatorowi możliwość dopasowania ruchu osprzętu do aktualnego zadania. W rozwiązaniach PROTILT proporcjonalny system sterowania jest stosowany między innymi w modelach serii PR i ma zapewniać płynne oraz dokładne prowadzenie osprzętu.
Co oznacza „proporcjonalne” w praktyce?
Najłatwiej wyjaśnić to na przykładzie joysticka. W prostym układzie typu ON/OFF aktywacja funkcji powoduje jej uruchomienie ze z góry określoną charakterystyką. Operator ma więc ograniczone możliwości regulowania ruchu samym sterowaniem.
W układzie proporcjonalnym sygnał sterujący zmienia się wraz z wychyleniem rolki, manipulatora lub innego elementu sterującego. Im większe żądanie operatora, tym większy może być przepływ oleju kierowany do danej funkcji, a w konsekwencji szybszy ruch. Niewielki ruch sterowania pozwala natomiast wykonywać bardzo wolne i precyzyjne operacje.
Nie oznacza to, że każdy tiltrotator i każda koparka wykorzystują identyczny układ hydrauliczny. Sposób realizacji sterowania zależy od konstrukcji maszyny, instalacji hydraulicznej i wybranej konfiguracji tiltrotatora.
Dlaczego płynna regulacja jest ważna w tiltrotatorze?
Tiltrotator zwiększa zakres ruchu osprzętu, umożliwiając jego obrót oraz wychylenie. Operator zyskuje więc dodatkowe funkcje, które musi kontrolować jednocześnie z ramieniem, wysięgnikiem i łyżką koparki.
Gdy sterowanie jest proporcjonalne, można wykonywać te ruchy znacznie bardziej naturalnie. Operator nie musi za każdym razem wykonywać pełnego ruchu tiltrotatora. Może delikatnie skorygować położenie łyżki o kilka stopni, powoli przechylić ją podczas profilowania albo kontrolowanie obrócić chwytak z przenoszonym elementem.
Największą zaletą nie jest więc sama możliwość uruchomienia funkcji, ale kontrola nad sposobem jej wykonywania.
Jak wygląda sterowanie tiltrotatorem z kabiny?
Operator steruje tiltrotatorem bezpośrednio z kabiny koparki. W zależności od zastosowanego systemu funkcje mogą być przypisane do rolek, przycisków lub innych elementów znajdujących się na joystickach.

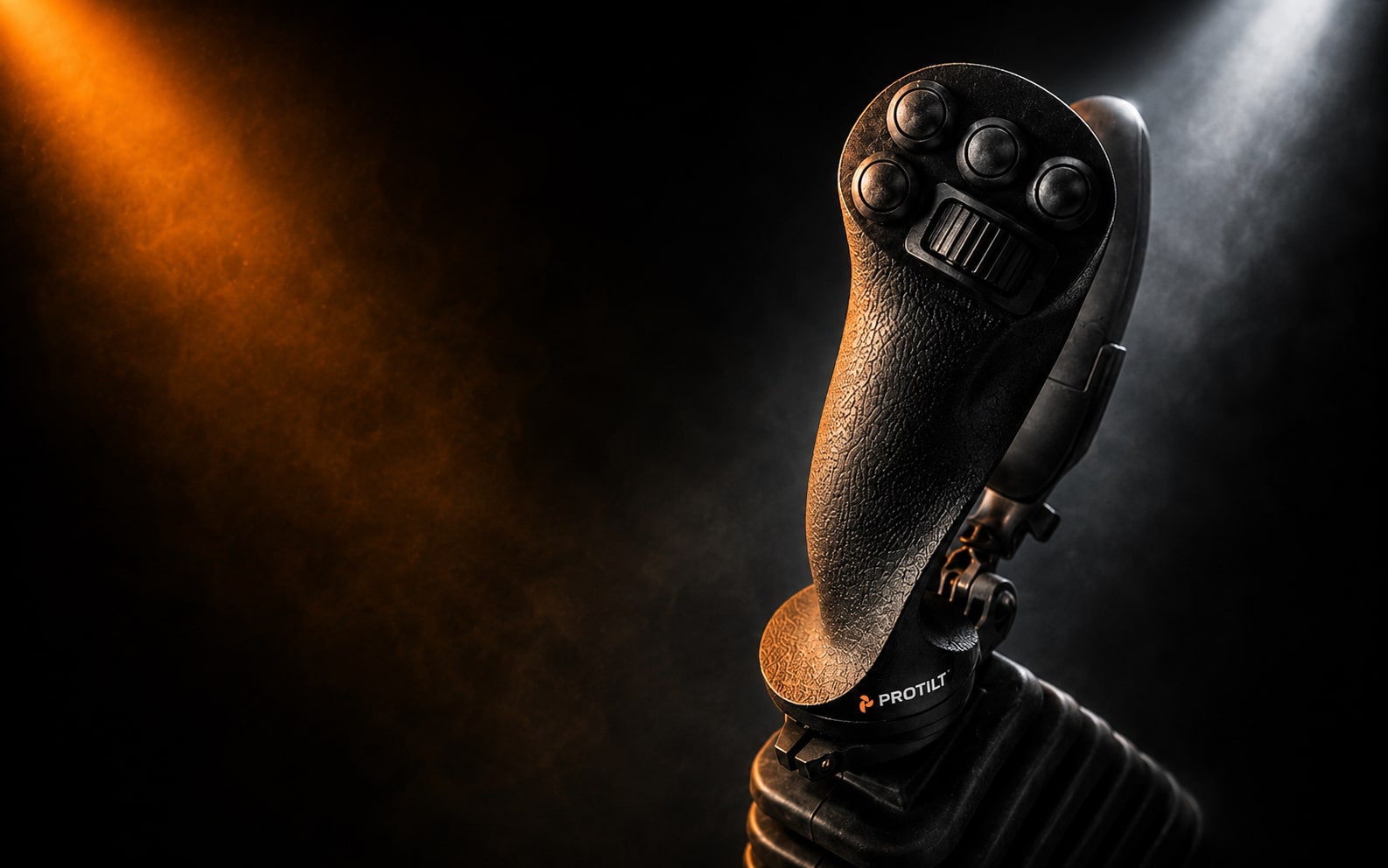

Joysticki stosowane w systemie PROTILT zostały zaprojektowane z myślą o obsłudze funkcji systemu wychylno-obrotowego bez konieczności odrywania ręki od sterowania. Mogą odpowiadać między innymi za obrót, wychył oraz dodatkowe funkcje hydrauliczne.
Dobrze skonfigurowany układ pozwala operatorowi jednocześnie prowadzić ramię koparki i kontrolować położenie osprzętu. Po zdobyciu doświadczenia ruchy mogą być wykonywane płynnie w ramach jednej operacji, zamiast jako kilka oddzielnych czynności.
Sterowanie proporcjonalne a sterowanie ON/OFF
| Cecha | Sterowanie ON/OFF | Sterowanie proporcjonalne |
|---|---|---|
| Sposób działania | Uruchomienie lub zatrzymanie funkcji | Płynna regulacja działania funkcji |
| Kontrola prędkości ruchu | Ograniczona | Operator może precyzyjniej dozować ruch |
| Precyzyjne profilowanie | Mniej komfortowe | Łatwiejsze wykonywanie drobnych korekt |
| Praca z chwytakiem | Mniejsza kontrola dynamiki ruchu | Łagodniejsze ustawianie i obracanie materiału |
| Komfort operatora | Prostsza obsługa | Większa kontrola nad osprzętem |
Jak sterowanie proporcjonalne wpływa na precyzję pracy?
Wyobraźmy sobie profilowanie skarpy. Operator prowadzi łyżkę wzdłuż powierzchni i jednocześnie musi korygować jej wychylenie. Przy sterowaniu proporcjonalnym może wykonywać niewielkie zmiany kąta bez gwałtownego przestawiania osprzętu.
Podobnie wygląda sytuacja podczas pracy w pobliżu krawężnika, ściany wykopu lub istniejącej instalacji. Możliwość wolnego i kontrolowanego ruchu zwiększa dokładność pozycjonowania narzędzia i ułatwia wykonanie zadania zgodnie z wymaganym profilem.
Właśnie dlatego proporcjonalne sterowanie jest szczególnie przydatne podczas:
- profilowania skarp i rowów,
- prac brukarskich,
- wykopów w pobliżu istniejących instalacji,
- niwelacji terenu,
- pracy z chwytakiem hydraulicznym,
- precyzyjnego ustawiania łyżki w ograniczonej przestrzeni.
Czy można wykonywać kilka ruchów jednocześnie?
Jedną z istotnych zalet odpowiednio skonfigurowanego systemu jest możliwość płynnego łączenia funkcji. Operator może na przykład prowadzić ramię, obracać tiltrotator i jednocześnie korygować wychylenie osprzętu.
W przypadku PROTILT PR20 producent opisuje standardowy system 2-wężowy umożliwiający jednoczesne sterowanie funkcjami tiltrotatora oraz wariant 4-wężowy współpracujący z proporcjonalną hydrauliką koparki. Konkretna konfiguracja zależy więc od maszyny oraz wybranego rozwiązania.
W praktyce płynne łączenie ruchów jest jedną z rzeczy, które najbardziej zmieniają sposób pracy operatora. Zamiast ustawić ramię, zatrzymać ruch, obrócić łyżkę i ponownie rozpocząć pracę, można wykonać kilka korekt w ramach jednego płynnego przejazdu osprzętu.
Co daje operatorowi proporcjonalne sterowanie?
Najważniejszą korzyścią jest większa kontrola nad zachowaniem osprzętu. Tiltrotator może wykonywać bardzo szeroki zakres ruchów, ale dopiero odpowiednie sterowanie pozwala wykorzystać te możliwości podczas rzeczywistej pracy.
Dla operatora oznacza to między innymi:
- płynniejsze ruchy osprzętu,
- łatwiejsze wykonywanie drobnych korekt,
- większą dokładność podczas prac wykończeniowych,
- lepszą kontrolę podczas pracy z chwytakiem,
- możliwość naturalnego łączenia kilku funkcji,
- większy komfort podczas wielogodzinnej pracy.
Czy sterowanie proporcjonalne wymaga nauki?
Tak jak każda dodatkowa funkcja koparki, również tiltrotator wymaga przyzwyczajenia. Operator musi nauczyć się nie tylko tego, który element joysticka odpowiada za konkretną funkcję, ale przede wszystkim odpowiednio dozować ruch.
Na początku warto wykonywać ruchy wolniej i ćwiczyć osobno obrót oraz wychył. Kolejnym etapem jest ich łączenie z ruchem ramienia i łyżki. Z czasem operator zaczyna traktować dodatkowe funkcje tiltrotatora jako naturalne rozszerzenie sterowania koparką.
Właśnie dlatego ergonomia joysticków i logiczne przypisanie funkcji mają tak duże znaczenie. Sterowanie powinno pozwalać obsługiwać najważniejsze funkcje bez niepotrzebnego przekładania dłoni pomiędzy elementami sterującymi.
Czy każda koparka jest gotowa na sterowanie proporcjonalne?
Nie zawsze. Przed doborem tiltrotatora trzeba sprawdzić wyposażenie konkretnej maszyny. Znaczenie mają hydraulika koparki, dostępne linie, sposób sterowania oraz możliwości obecnych joysticków.
Dlatego przed zakupem warto przekazać sprzedawcy informacje o modelu maszyny oraz jej obecnym wyposażeniu. Przydatne są również zdjęcia joysticków, przewodów hydraulicznych przy końcu ramienia i obecnego szybkozłącza. PROTILT wskazuje te informacje jako istotne podczas przygotowania konfiguracji tiltrotatora.
Hydraulika ma znaczenie
Samo zastosowanie joysticka z regulacją proporcjonalną nie wystarczy. Ostateczne zachowanie tiltrotatora zależy również od tego, jak skonfigurowany jest układ hydrauliczny.
Przy doborze trzeba uwzględnić między innymi:
- przepływ oleju,
- ciśnienie robocze,
- dostępne sekcje hydrauliczne,
- rodzaj instalacji osprzętu dodatkowego,
- system sterowania zastosowany w koparce,
- funkcje tiltrotatora, które mają być obsługiwane.
Poszczególne modele mogą mieć różne wymagania hydrauliczne. Przykładowo oficjalne dane PROTILT dla modeli PR08 i PR26 pokazują różne wartości przepływu oleju wynikające z klasy urządzenia i maszyny, do której jest przeznaczone.
Sterowanie proporcjonalne przy pracy z chwytakiem
Korzyści ze sterowania proporcjonalnego są bardzo dobrze widoczne podczas pracy z chwytakiem hydraulicznym. Przenosząc kamień, rurę, krawężnik lub inny element, operator często musi jednocześnie przesuwać ramię, obracać osprzęt i dokładnie ustawiać jego położenie.
Płynne sterowanie pozwala wykonywać te korekty bez gwałtownych zmian położenia. Dzięki temu łatwiej ustawić przenoszony element dokładnie w wymaganym miejscu i kontrolować jego pozycję podczas całego ruchu.
Sterowanie proporcjonalne a wykorzystanie możliwości tiltrotatora
Obrót 360° i wychył osprzętu dają koparce znacznie większą swobodę pracy, ale sposób sterowania decyduje o tym, jak wygodnie operator będzie z tych możliwości korzystać. Sterowanie proporcjonalne pozwala wykorzystać tiltrotator nie tylko do dużych zmian położenia osprzętu, ale przede wszystkim do precyzyjnych korekt wykonywanych podczas normalnego cyklu pracy.
To właśnie połączenie szerokiego zakresu ruchu z płynnym sterowaniem sprawia, że operator może wykonywać więcej operacji z jednego ustawienia maszyny i dokładniej prowadzić osprzęt w wymagających warunkach.
Jak dobrać sterowanie tiltrotatora do koparki?
Nie warto wybierać systemu sterowania w oderwaniu od konkretnej maszyny. Przed konfiguracją należy sprawdzić hydraulikę, joysticki, dostępne funkcje dodatkowe oraz sposób, w jaki koparka będzie wykorzystywana.
Jeżeli maszyna ma pracować przede wszystkim przy precyzyjnym profilowaniu, instalacjach, brukarstwie lub z chwytakiem hydraulicznym, płynność sterowania będzie szczególnie istotna. Przy wyborze tiltrotatora warto więc analizować nie tylko jego masę i parametry mechaniczne, ale cały system: urządzenie, hydraulikę oraz sterowanie.
PROTILT – płynna kontrola nad tiltrotatorem
W modelach PROTILT wyposażonych w sterowanie proporcjonalne operator może płynnie kontrolować funkcje systemu wychylno-obrotowego. Rozwiązanie ma wspierać dokładne prowadzenie osprzętu i komfort pracy podczas zadań wymagających precyzyjnego ustawienia narzędzia.
Przed wyborem konkretnej konfiguracji warto sprawdzić możliwości hydrauliczne koparki oraz sposób jej obecnego sterowania. Dzięki temu można dobrać tiltrotator i system obsługi odpowiedni zarówno do maszyny, jak i rodzaju wykonywanych prac.
