Tiltrotatory do koparek i minikoparek

Oferta PROTILT · Serie EVO i PR

Tiltrotator łączy obrót i wychył osprzętu, aby dopasować kierunek oraz kąt pracy łyżki lub innego narzędzia. Oferta PROTILT obejmuje serie EVO i PR do koparek oraz minikoparek.

Wybór urządzenia wymaga dopasowania do maszyny, jej hydrauliki i mocowania. Zacznij od porównania serii, a dobór konkretnego zestawu potwierdź z nami.

Seria EVO

do minikoparek i koparek kompaktowych

PROTILT EVO3 EVO3 PROTILT EVO7 EVO7 PROTILT EVO9 EVO9

Masa maszyny: 1,5–12 t

Zobacz serię EVO

Tiltrotatory do minikoparek i większych koparek kompaktowych. Na stronie EVO porównasz modele oraz wymagania dotyczące hydrauliki i mocowań.

Obrót i wychył pomagają ustawić łyżkę przy wykopach pod przyłącza, profilowaniu skarp czy przygotowaniu podłoża pod kostkę. W miejscach, w których ustawienie minikoparki ograniczają zabudowa, ogrodzenie lub istniejące instalacje, możesz dopasować kierunek narzędzia do prowadzonej pracy.

Dobór modelu EVO zacznij od masy roboczej maszyny. Następnie sprawdź udźwig dla planowanego wysięgu, masę zestawu z narzędziem oraz parametry hydrauliki na przyłączach osprzętu. Ważne są również wymiary mocowania i możliwość współpracy z używanymi łyżkami, chwytakiem lub narzędziami hydraulicznymi.

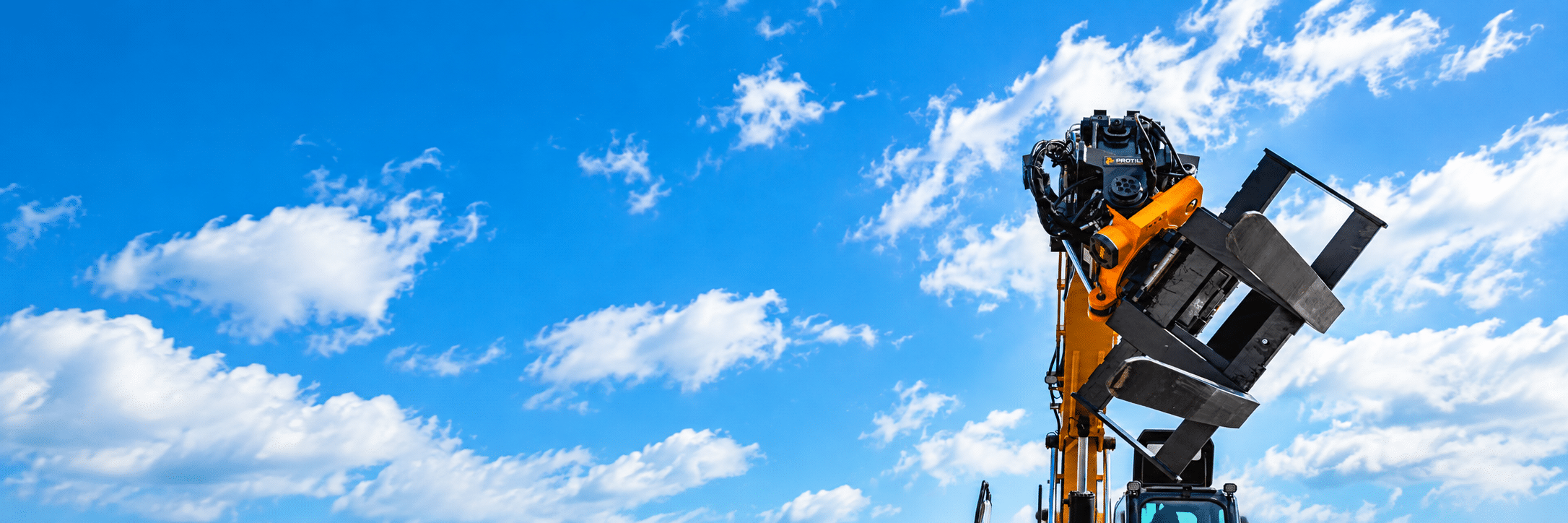

Tiltrotator PROTILT z osprzętem ustawionym pod kątem na tle błękitnego nieba.

Obrót i wychył w praktyce

Precyzyjne ustawienie osprzętu przy skarpach, wykopach i przeszkodach.

  • Obrót osprzętu
  • Wychył boczny
  • Kontrola kąta pracy

Seria PR

do koparek różnych klas

PROTILT PR08 PR08 PROTILT PR14 PR14 PROTILT PR26 PR26

Masa maszyny: 5–26 t

Zobacz serię PR

Modele do koparek kompaktowych i większych maszyn. Na stronie PR sprawdzisz zakresy mas, mocowania i parametry poszczególnych urządzeń.

Seria PR pozwala dopasować obrót i wychył osprzętu do robót ziemnych, drogowych oraz instalacyjnych. Ustawienie kąta łyżki przydaje się podczas profilowania rowów, skarp i poboczy, a obrót pomaga prowadzić narzędzie wzdłuż wykopu lub pracować przy przeszkodach ograniczających ustawienie koparki.

Przy wyborze tiltrotatora PR uwzględnij masę i udźwig koparki, geometrię ramienia oraz cały zestaw roboczy. Porównaj mocowanie górne i dolne, przepływ oleju oraz ciśnienie dostępne na linii osprzętu. Konfigurację sterowania i dodatkowego wyposażenia potwierdzamy dla konkretnej maszyny i wybranego modelu.

Dostępne modele tiltrotatorów

Seria EVO

Seria PR

Modele i dopuszczalna masa maszyny

Szybkie zestawienie oferty. Pełne porównania hydrauliki, mas zestawów i mocowań znajdziesz na stronach EVO oraz PR.

Na małym ekranie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.

Modele EVO i PR z aktualnych specyfikacji produktów PROTILT
ModelSeriaDopuszczalna masa maszynySpecyfikacja

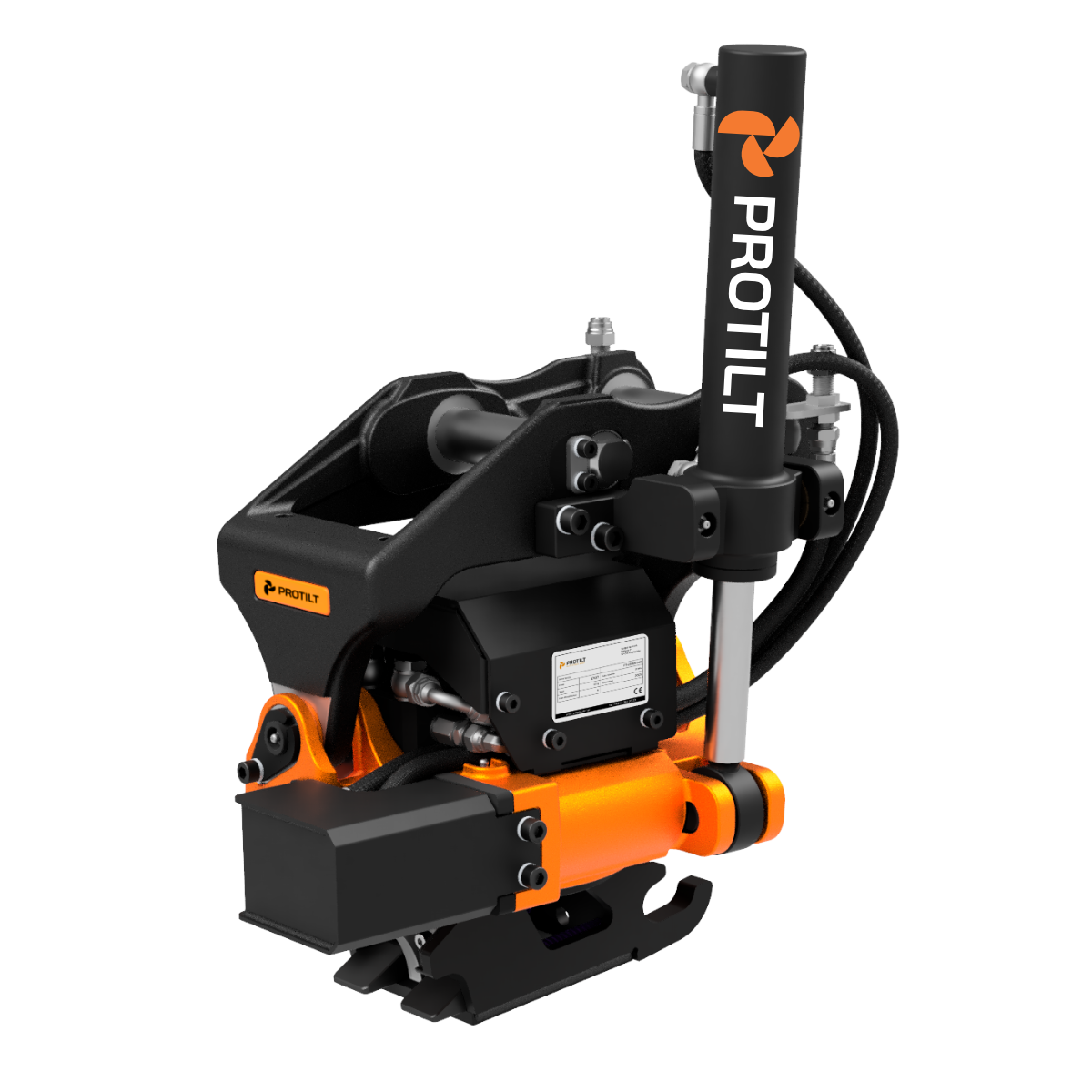

EVO3 EVO 1,5 – 3 t Specyfikacja EVO3

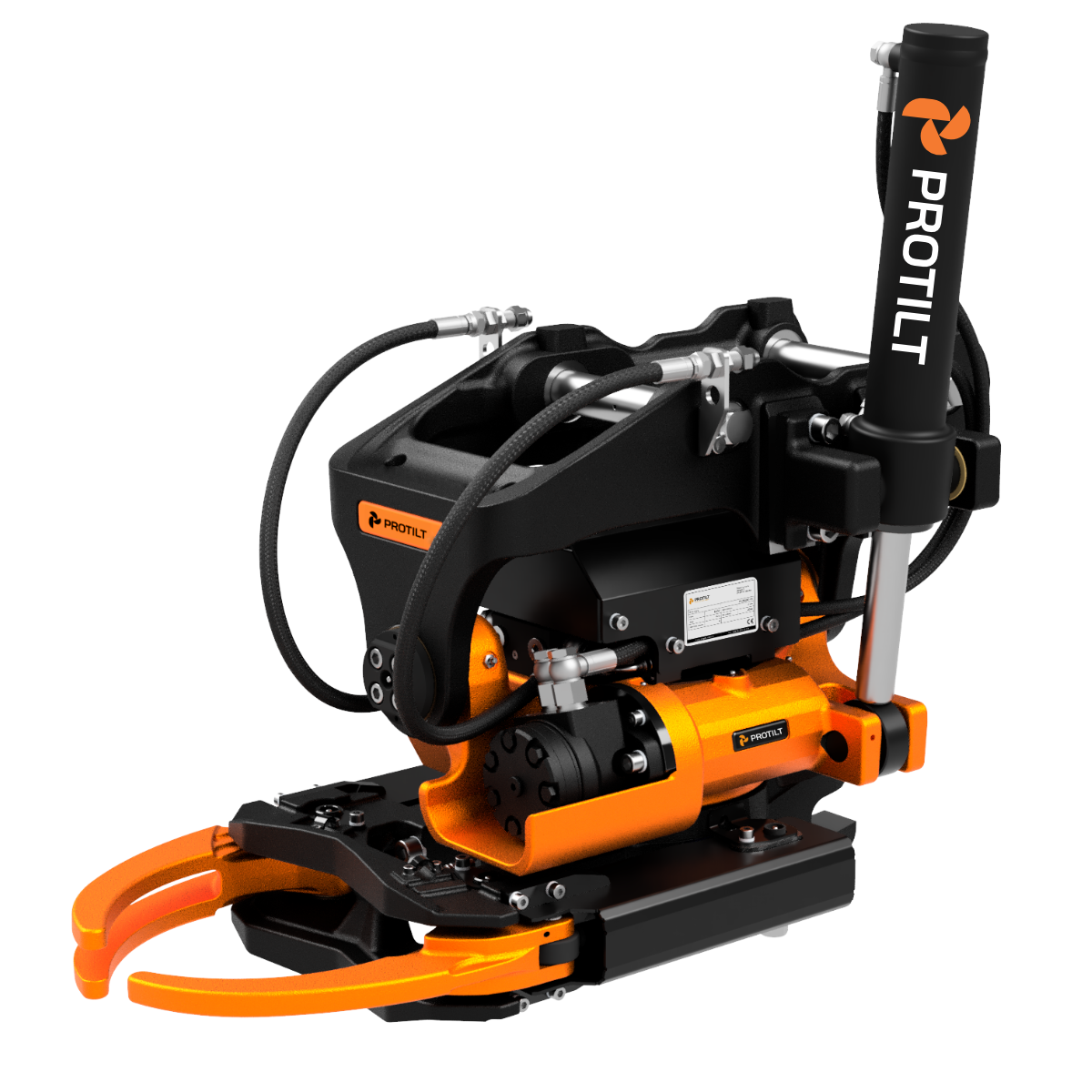

EVO7 EVO 3 – 7 t Specyfikacja EVO7

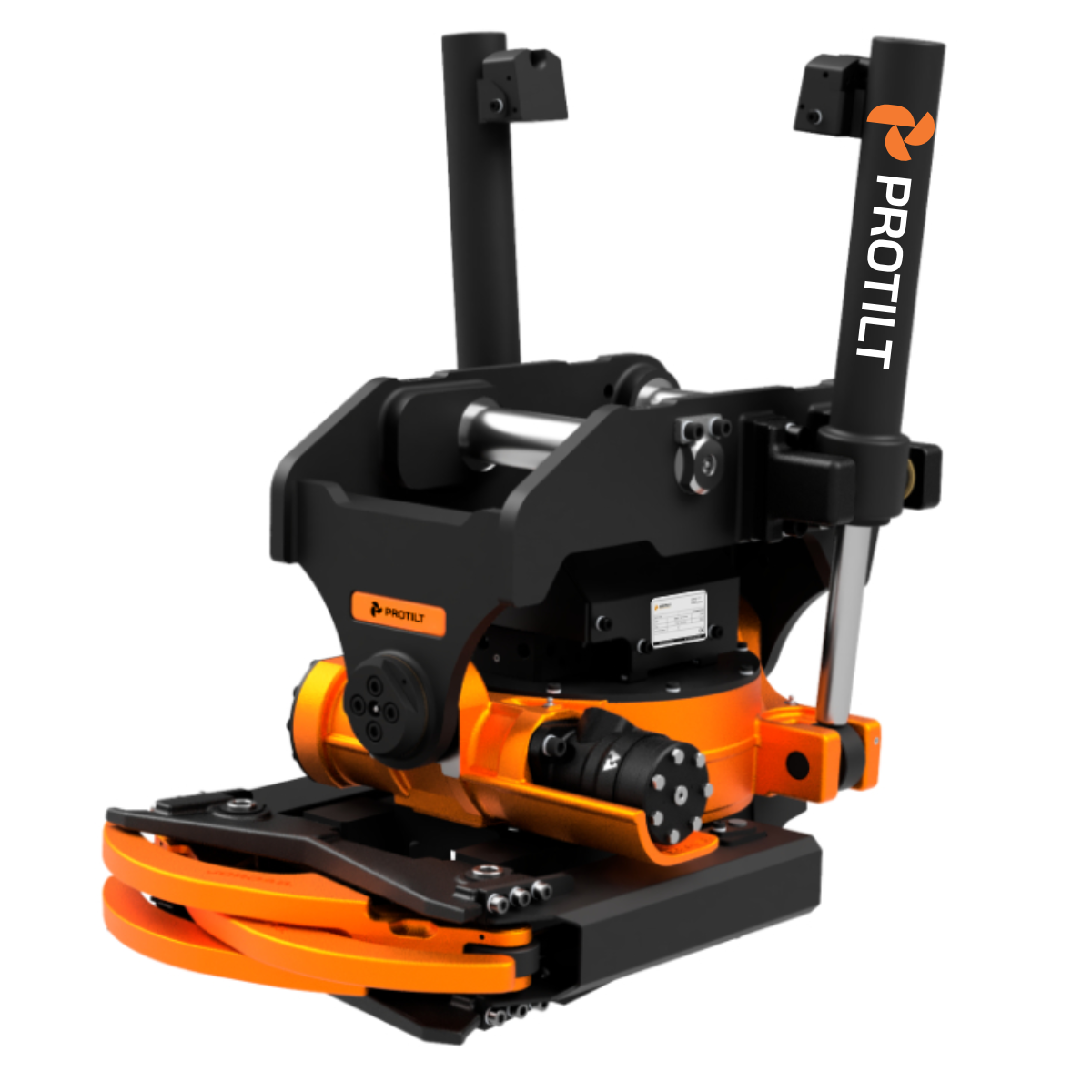

EVO9 EVO 7 – 12 t Specyfikacja EVO9

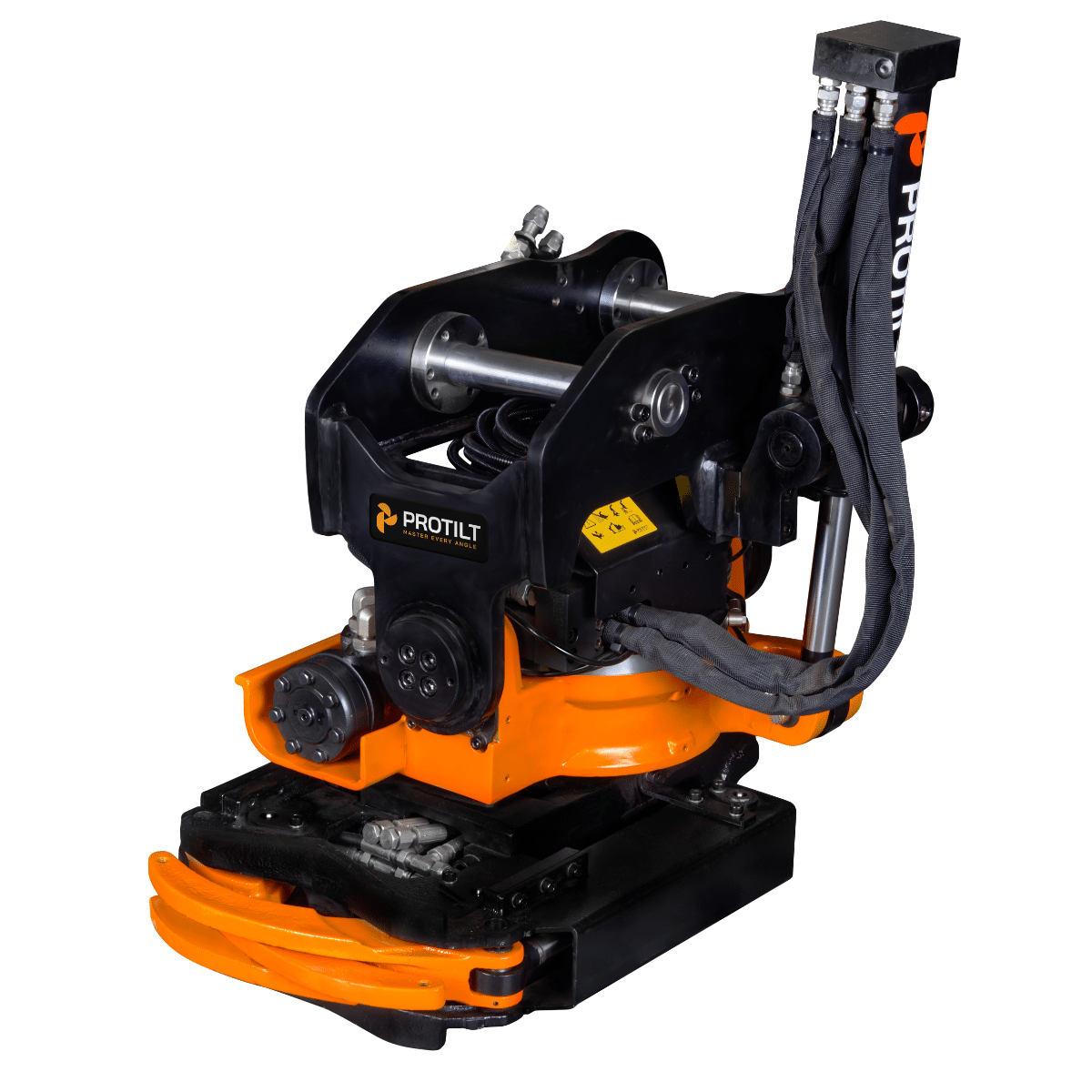

PR08 PR 5 – 8 t Specyfikacja PR08

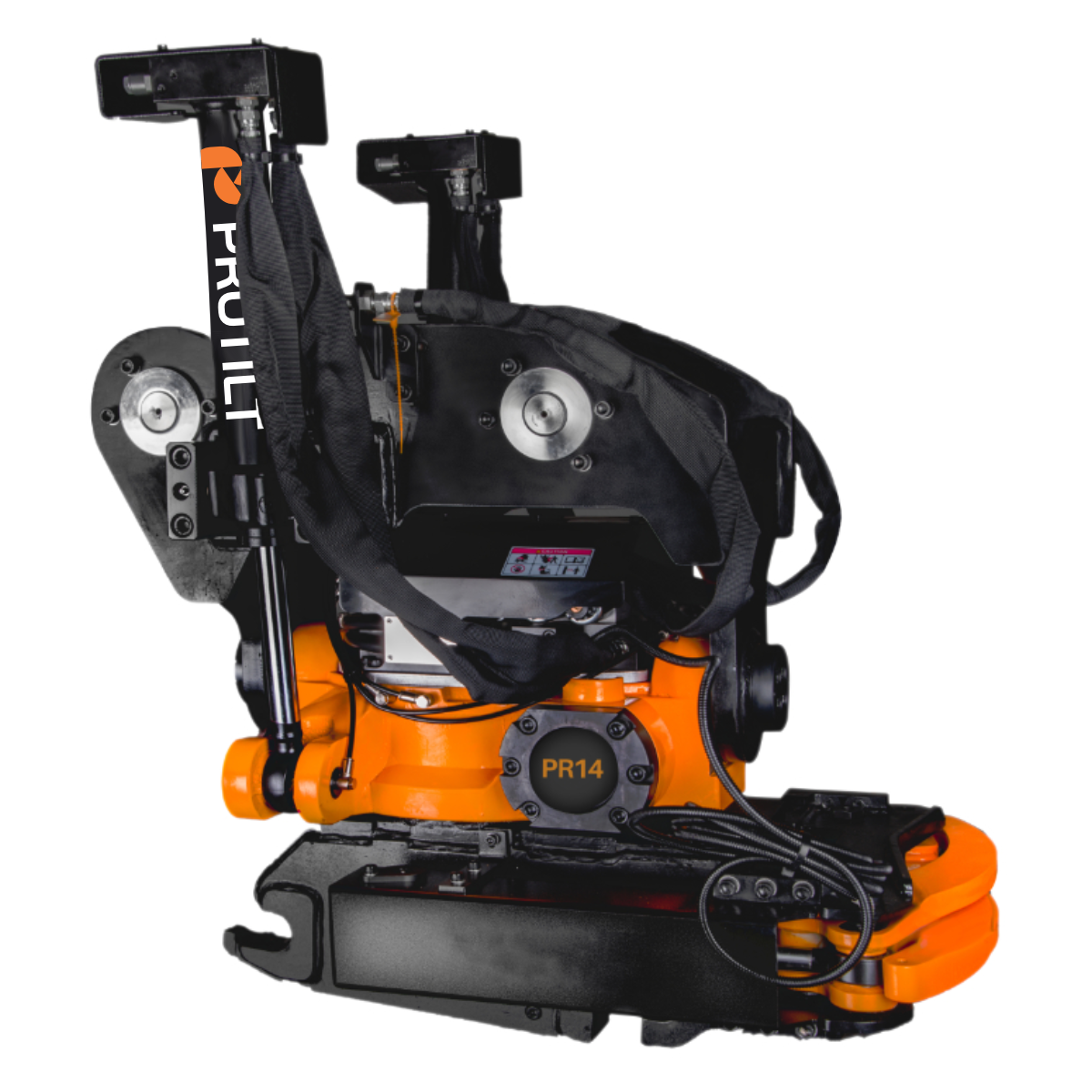

PR14 PR 9 – 14 t Specyfikacja PR14

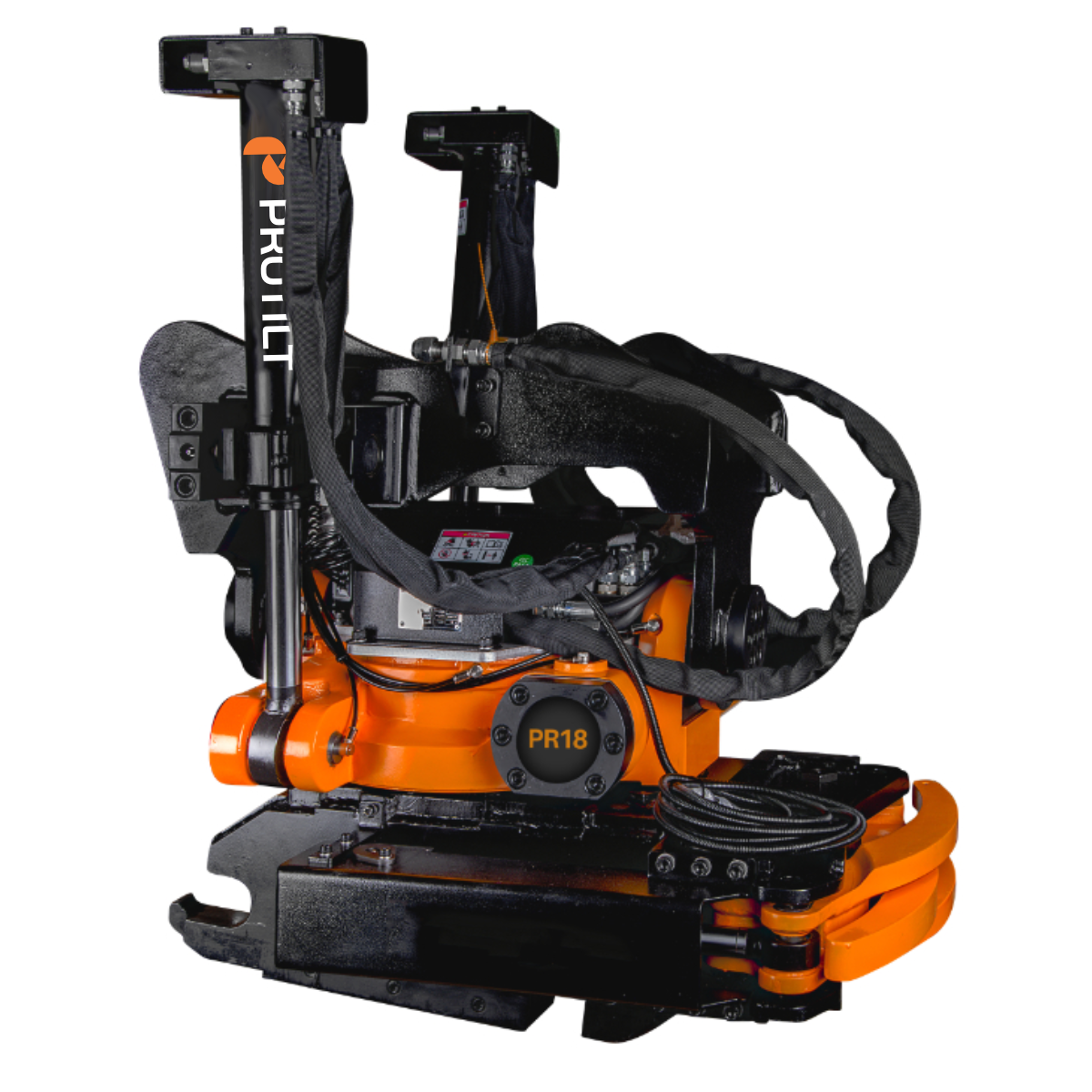

PR18 PR 14 – 18 t Specyfikacja PR18
PR20 PR 18 – 22 t Specyfikacja PR20
PR26 PR 21 – 26 t Specyfikacja PR26

Dane pochodzą z aktualnych tabel produktów. Masa maszyny jest punktem wyjścia i nie potwierdza zgodności całej konfiguracji.

Co daje tiltrotator w pracy koparki?

Tiltrotator, czyli głowica wychylno-obrotowa, pozwala zmieniać kierunek i kąt ustawienia narzędzia. Przy profilowaniu skarpy wychył dopasowuje łyżkę do nachylenia terenu. Przy prowadzeniu wykopu obrót pomaga ustawić ją wzdłuż planowanej linii, a przy przeszkodach obie funkcje ułatwiają ustawienie osprzętu względem miejsca pracy.

Możliwości zestawu zależą od maszyny, narzędzia i warunków na budowie. Tiltrotatory do minikoparek oraz koparek kompaktowych porównasz na stronie serii EVO, a modele do koparek różnych klas na stronie serii PR.

Jak działa tiltrotator w koparce i co daje operatorowi
Obrót i wychył osprzętu w pracy koparki

Jak dobrać tiltrotator do maszyny?

Masa robocza koparki jest punktem wyjścia. Sprawdź również jej udźwig dla planowanego wysięgu i położenia ramienia, masę całego zestawu z mocowaniami i narzędziem, standard połączeń oraz dostępny przepływ oleju i ciśnienie. Uwzględnij planowany osprzęt, jego obciążenia i rodzaj wykonywanych prac.

Dobór dotyczy całej konfiguracji: maszyny, tiltrotatora, mocowań, hydrauliki, sterowania i narzędzi. Sama masa nie potwierdza kompatybilności. Jeśli wybierasz tiltrotator do minikoparki, szczegółowe porównanie znajdziesz na stronie EVO. Przeczytaj także poradnik doboru tiltrotatora do koparki.

Hydraulika i sterowanie joystickiem tiltrotatora

Sterowanie odpowiada za obsługę obrotu, wychyłu i dodatkowych funkcji zestawu. Rozwiązanie proporcjonalne pozwala regulować ruch osprzętu sygnałem z elementów sterujących. Możliwość wykorzystania obecnych joysticków wymaga sprawdzenia ich wyposażenia, elektroniki i sposobu połączenia z układem tiltrotatora.

Przed montażem trzeba zweryfikować przepływ i ciśnienie na przyłączach osprzętu, dostępne obwody, powrót oleju oraz zasilanie elektryczne. Wydajność całej pompy nie określa przepływu na dodatkowej linii. Więcej wyjaśniają poradniki o hydraulice i przygotowaniu koparki oraz o tym, jak działa sterowanie proporcjonalne tiltrotatora.

sterowanie joystickiem PROTILT
Sterowanie dopasowane do instalacji maszyny

Mocowania i współpraca z osprzętem

Mocowanie górne łączy tiltrotator z ramieniem koparki lub jej szybkozłączem, a dolne połączenie z narzędziem. Standard, wymiary i dopuszczalne obciążenia obu połączeń muszą odpowiadać wybranej konfiguracji. Zgodność mocowania nie potwierdza jeszcze zgodności całego narzędzia: trzeba sprawdzić również jego masę, wymiary i wymagania hydrauliczne.

Zobacz dostępne szybkozłącza, osprzęt mechaniczny i osprzęt hydrauliczny. W zapytaniu podaj narzędzia, z którymi chcesz pracować.

Ile kosztuje tiltrotator do koparki?

Cena tiltrotatora zależy od modelu i konfiguracji zestawu. Wycena powinna obejmować urządzenie, mocowania, sterowanie, wyposażenie dodatkowe, przygotowanie maszyny oraz montaż i uruchomienie. Przy porównywaniu ofert sprawdź, które elementy i usługi są wliczone w cenę oraz czy kwoty podano netto czy brutto.

Aby określić koszt zestawu do konkretnej koparki, potrzebne są informacje o maszynie i planowanej pracy. Szczegóły opisuje poradnik o cenie tiltrotatora i elementach wyceny.

Tiltrotator a rotator — czym się różnią?

Rotator zapewnia sam obrót narzędzia. Tiltrotator łączy obrót z wychyłem osprzętu, dlatego urządzenie zapewniające tylko obrót nie jest tiltrotatorem. Określenie „głowica obrotowa” jest nieprecyzyjne i samo w sobie nie potwierdza funkcji wychyłu. Więcej wyjaśnia poradnik porównujący te urządzenia.

Dobierz tiltrotator do swojej maszyny

Do rozpoczęcia rozmowy przygotuj:

  • markę i model koparki,
  • masę roboczą,
  • obecne mocowanie lub szybkozłącze,
  • dostępne informacje o hydraulice,
  • używany osprzęt i rodzaj prac.

Nie masz pełnych danych technicznych? Zacznij od podania modelu maszyny. Ustalimy, jakie informacje są potrzebne do dalszego doboru i wyceny.

Skontaktuj się z nami

Zobacz katalog naszych produktów

Kompletna oferta, modele, specyfikacje i osprzęt.

Pobierz katalog
