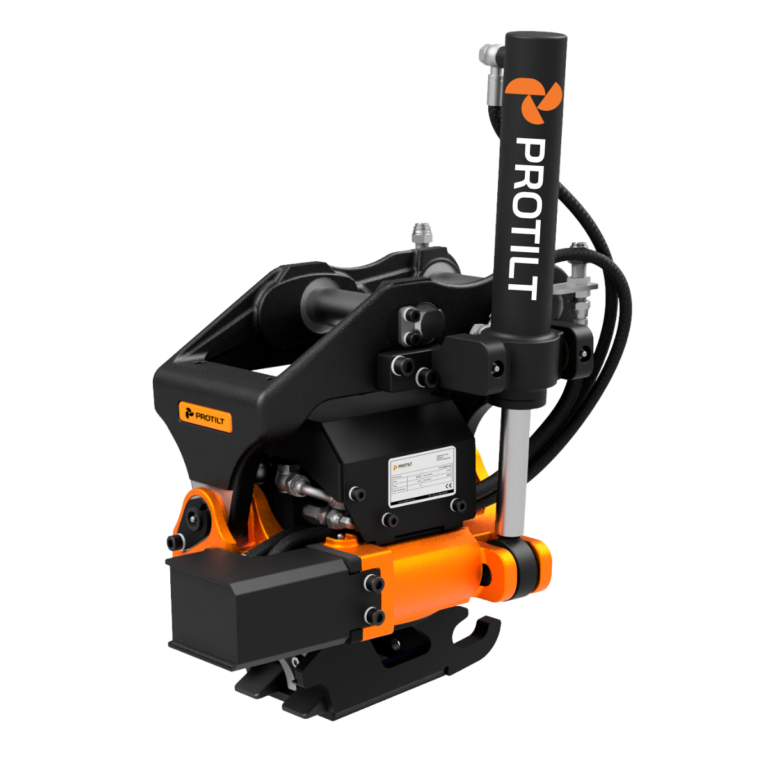

PROTILT EVO3
Masa maszyny: 1,5 – 3 t
Szczegóły EVO3Tiltrotatory do minikoparek
Seria PROTILT EVO
Szukasz tiltrotatora do minikoparki lub koparki kompaktowej? Seria PROTILT EVO obejmuje modele do różnych klas maszyn. Ich zakresy mas porównasz poniżej. Obrót pozwala ustawić osprzęt w wybranym kierunku, a wychył boczny dopasować kąt łyżki do wykopu, skarpy lub krawężnika.
Zacznij od marki, modelu i masy roboczej maszyny. Następnie sprawdź hydraulikę, mocowanie oraz osprzęt, z którym chcesz pracować. Sama masa koparki nie wystarcza do potwierdzenia zgodności zestawu.

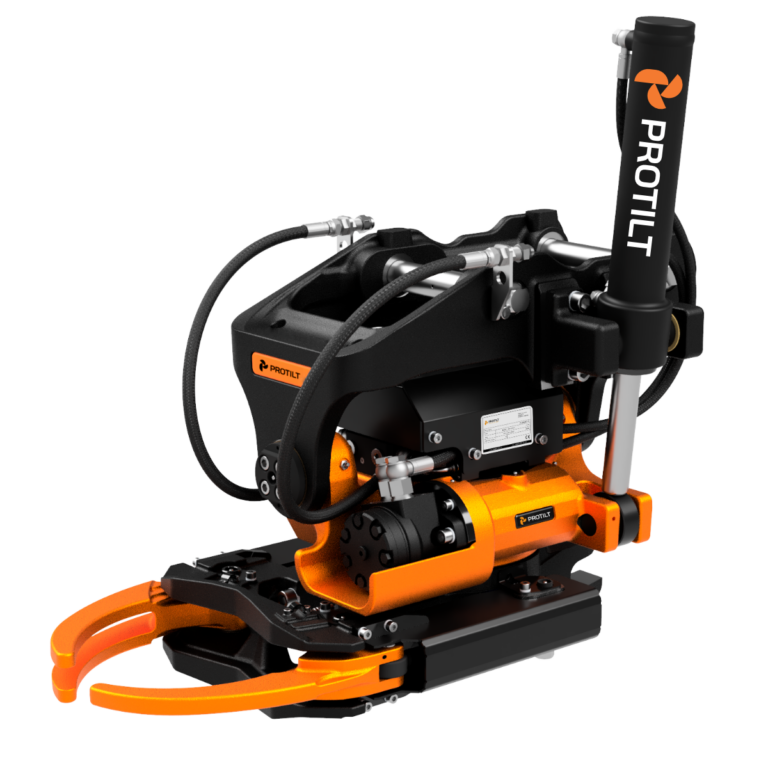

PROTILT EVO7
Masa maszyny: 3 – 7 t
Szczegóły EVO7PROTILT EVO9
Masa maszyny: 7 – 12 t
Szczegóły EVO9Porównaj modele PROTILT EVO
Wybierz zakres masy swojej maszyny i porównaj wymagania zestawu. Na stronie każdego modelu znajdziesz pełną specyfikację, informacje o montażu i możliwość zapytania o wycenę.
Na małym ekranie przesuń tabelę w bok, aby zobaczyć kolejne modele.
| Parametr | EVO3 | EVO7 | EVO9 |
|---|---|---|---|
| Dopuszczalna masa maszyny | 1,5 – 3 t | 3 – 7 t | 7 – 12 t |
| Masa bez chwytaka od (kg) | 80 | 120 | 310 |
| Mocowanie górne | Bezpośrednie | Bezpośrednie (Direct mount) | Bezpośrednie / Szybkozłącze |
| Dolne szybkozłącze | S30 / S40 | S40 | S45 / S50 |
| Wymagany przepływ oleju (L/min) | 20 | 40 | 50 |
| Ciśnienie robocze (MPa) | 22 | 22 | 25 |
| Maksymalny kąt wychylenia | 45° | 45° | 45° |
| Specyfikacja i wycena | Szczegóły EVO3 | Szczegóły EVO7 | Szczegóły EVO9 |
Masy podano jako wartości „od”, bez chwytaka, zgodnie z kartami modeli. Masa konkretnego zestawu zależy także od mocowań i wyposażenia. Potwierdzamy ją przy doborze. Ciśnienie robocze nie oznacza ciśnienia maksymalnego; nastawy hydrauliki wymagają sprawdzenia dla wybranej konfiguracji.
Jak dobrać tiltrotator do minikoparki lub koparki kompaktowej?
Zakres masy maszyny w porównaniu modeli jest punktem wyjścia. Przy doborze trzeba uwzględnić także geometrię ramienia, udźwig, dostępny przepływ oleju, ciśnienie robocze i planowany osprzęt. Przy masie na granicy zakresów o wyborze decyduje cała konfiguracja oraz warunki pracy.
Seria EVO obejmuje minikoparki oraz większe koparki kompaktowe. Porównaj modele EVO3, EVO7 i EVO9 w tabeli powyżej, a pełne dane sprawdź na stronie wybranego modelu. Szczegółowe kryteria opisuje poradnik doboru tiltrotatora do koparki.
Hydraulika i sterowanie: co sprawdzić przed zakupem?
Porównaj wymagany przepływ i ciśnienie robocze modelu z parametrami dostępnymi na przyłączach osprzętu maszyny. Wydajność całej pompy nie musi odpowiadać przepływowi na linii dodatkowej. Do oceny potrzebne są także informacje o obwodach hydraulicznych, przewodach, powrocie oleju i zasilaniu elektrycznym sterowania.
Sposób obsługi obrotu, wychyłu, szybkozłącza i dodatkowych funkcji dobieramy do wyposażenia koparki oraz zestawu. Przed zakupem sprawdzamy możliwość wykorzystania obecnych joysticków i linii osprzętu. Więcej o wymaganiach hydraulicznych i przygotowaniu koparki do tiltrotatora oraz o tym, jak działa sterowanie proporcjonalne, znajdziesz w poradnikach.
Mocowania i współpraca z osprzętem
Mocowanie górne łączy tiltrotator z maszyną, a dolne szybkozłącze z narzędziem. Sprawdź warianty w porównaniu i na stronie modelu. Przy montażu bezpośrednim potrzebne są wymiary połączenia z ramieniem, w tym średnice i rozstaw sworzni. Przy montażu przez szybkozłącze trzeba zweryfikować również jego standard i wymiary.
Prześlij dane używanych łyżek, chwytaków i narzędzi hydraulicznych. Zgodność mocowania nie potwierdza jeszcze zgodności całego osprzętu: znaczenie mają jego masa, wymiary, dopuszczalne obciążenia i zapotrzebowanie na olej. Liczbę dodatkowych wyjść hydraulicznych sprawdzisz w pełnej specyfikacji danego modelu.
Masa zestawu a udźwig i stabilność
Tiltrotator, mocowania, chwytak i narzędzie zwiększają masę na końcu ramienia. Dodatkowa wysokość zestawu zmienia także położenie obciążenia. Przy ocenie udźwigu trzeba uwzględnić cały zestaw oraz tabelę udźwigu koparki dla konkretnego wysięgu i położenia ramienia.
Wartości „bez chwytaka” w porównaniu nie są masą kompletnego zestawu roboczego. Dobór nie powinien ograniczać się do najcięższego modelu mieszczącego się w zakresie masy maszyny. Przeczytaj, jak masa tiltrotatora wpływa na stabilność koparki.
Do jakich prac wykorzystasz obrót i wychył?
- Prace instalacyjne: ustawienie łyżki wzdłuż wykopu pod przyłącza i odwodnienie, także przy przeszkodach ograniczających ustawienie maszyny.
- Prace brukarskie: profilowanie podłoża przy krawężnikach, obrzeżach i chodnikach; manipulowanie elementami wymaga odpowiednio dobranego chwytaka i sprawdzenia udźwigu.
- Prace ziemne: dopasowanie kąta łyżki przy profilowaniu skarp, rowów i niwelacji terenu.
Obie funkcje pomagają ustawić narzędzie względem miejsca pracy. Efekt zależy od operatora, osprzętu i warunków na budowie.
Montaż i uruchomienie zestawu EVO
Przed montażem ustalamy model, mocowania, sterowanie i zakres przygotowania maszyny. Uruchomienie powinno obejmować sprawdzenie połączeń mechanicznych, prowadzenia i szczelności przewodów, nastaw hydrauliki oraz działania sterowania i blokady szybkozłącza. Na końcu potrzebna jest próba wszystkich funkcji z docelowym osprzętem oraz zapoznanie operatora z obsługą zestawu.
Zakres prac i wyposażenia określamy w wycenie. Informacje o wsparciu znajdziesz na stronie serwisu PROTILT.
Ile kosztuje tiltrotator do minikoparki?
Cena tiltrotatora do minikoparki zależy od modelu i konfiguracji dopasowanej do maszyny. Zapytaj o koszt kompletnego zestawu, z wyszczególnieniem urządzenia, mocowania górnego, dolnego szybkozłącza, sterowania, wyposażenia dodatkowego, przygotowania hydrauliki oraz montażu i uruchomienia. W ofercie powinny być jasno wskazane elementy wliczone w cenę oraz kwoty netto, VAT i brutto.
Do wyceny prześlij:
- markę, model i masę roboczą maszyny,
- typ i wymiary mocowania oraz dane obecnego szybkozłącza,
- przepływ oleju, ciśnienie i informacje o dostępnych obwodach hydraulicznych,
- planowany osprzęt, potrzebne funkcje i rodzaj wykonywanych prac.
Na podstawie tych danych możemy zweryfikować dobór i określić zakres zestawu oraz montażu. Jeśli nie znasz parametrów hydrauliki, podaj model maszyny i posiadaną dokumentację. Więcej wyjaśnia poradnik o cenie tiltrotatora i elementach wyceny.
Głowica obrotowa do minikoparki a tiltrotator
Określenie „głowica obrotowa do minikoparki” może dotyczyć różnych urządzeń. Rotator lub obrotnica mogą zapewniać sam obrót; nazwa nie potwierdza funkcji wychyłu. Tiltrotator łączy obrót z wychyłem bocznym osprzętu. Przed wyborem porównaj funkcje i parametry konkretnego urządzenia. Szczegóły znajdziesz w poradniku o różnicach między rotatorem, obrotnicą i tiltrotatorem.
Zobacz katalog naszych produktów
Kompletna oferta, modele, specyfikacje i osprzęt.
